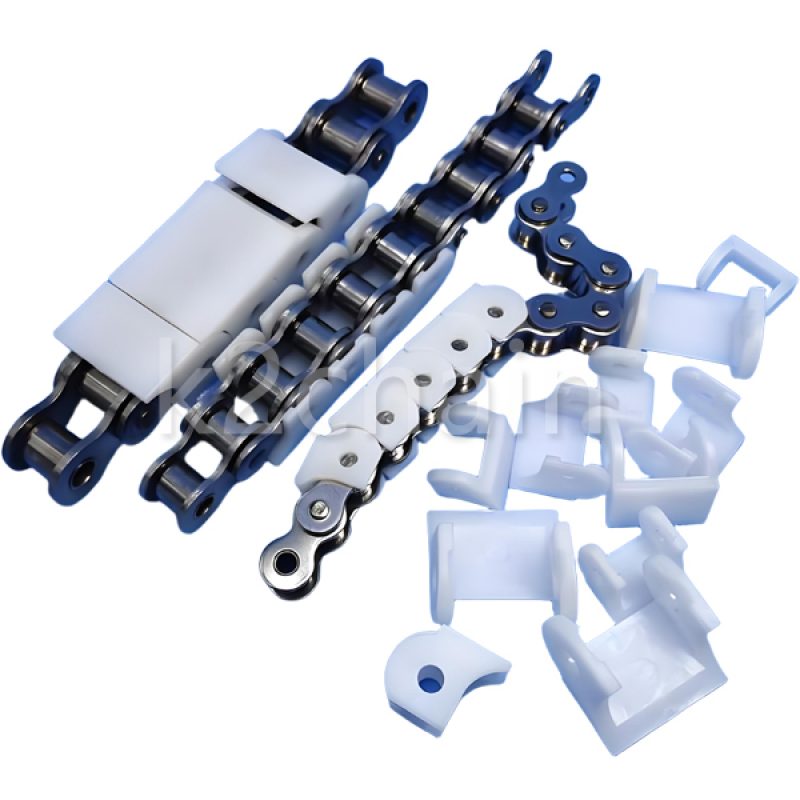

塑料蓋罩鏈條（夾鉗式平頂鏈）是在每一節鋼質鏈節上加設一個工程塑料面板構成的。這類鏈條具有與鋼質鏈條相同的強度，但又可以將材料或產品直接擺放在鏈條上面無須擔心損壞。
與塑料鏈條相比，其容許拉伸強度更高，從而可以運輸重型載荷，而且在鏈條長度比以往更長的情況下卻只需要一個馬達即可驅動，從而降低了鏈條的成本。
工程塑料面板有：普通型、導電型、耐高溫型三種材料
| 鏈號 | 節距 | 內節內寬 | 滾子直徑 | 銷軸直徑 | 內鏈板 高度 | 鏈板 厚度 | 工程塑料面板 | ||
| Chain No. | P | b1 min | d1 max | d2 max | h2 max | h2 max | h1 max | h3 max | W max |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| 06C | 9.525 | 5.72 | 6.35 | 3.28 | 9 | 1.3 | 5.5 | 7.5 | 17.3 |
| 08A | 21.7 | 7.85 | 7.92 | 3.97 | 12 | 1.5 | 7 | 9 | 22 |
| 10A | 15.875 | 9.53 | 10.16 | 5.09 | 15.09 | 2 | 15 | 13 | 29 |
| 12A | 19.05 | 12.7 | 11.91 | 5.96 | 15.6 | 2.4 | 10.5 | 13.5 | 35.5 |
| 16A | 25.4 | 15.75 | 15.88 | 7.94 | 24 | 3.2 | 24.1 | 20.8 | 41.5 |
| 20A | 31.75 | 18.9 | 19.05 | 9.53 | 30 | 4 | 30.1 | 26 | 48.5 |
