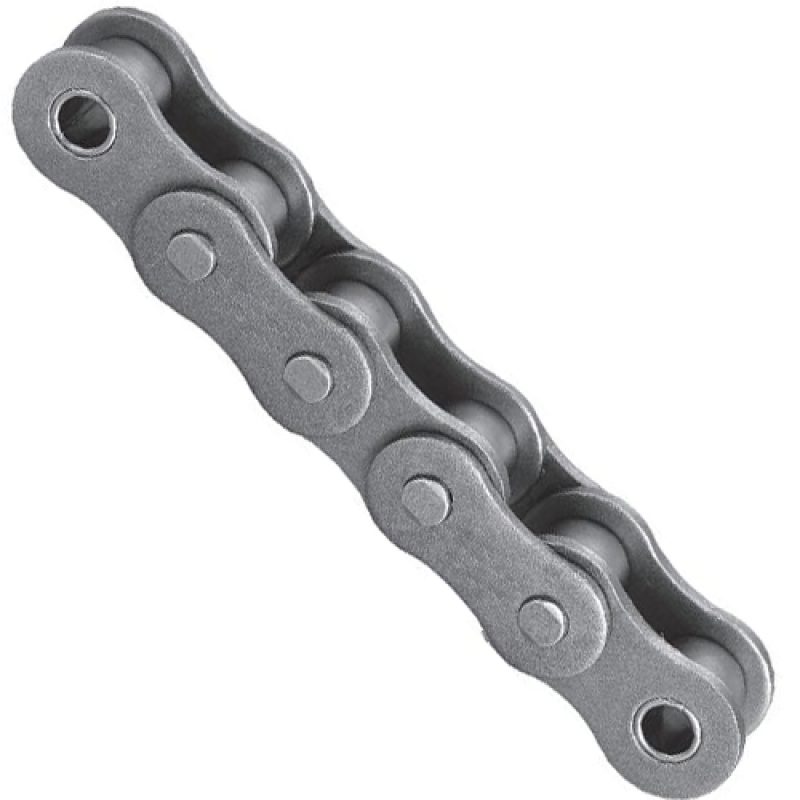

B系列傳動用滾子鏈以其高強度和持久耐疲勞著稱，尺寸完全遵循BS標準，可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。
根據不同的工作環境，可供選擇經鍍鋅、鍍鎳、鍍鉻、達克羅等不同表面涂層處理的鏈條。
以傳動用滾子鏈為基礎，根據用途安裝如A、SA、K、SK、D型等各種附件，構成了物料輸送領域中應用最廣泛的鏈條產品，適合不同工業領域的多樣化需求。 實驗數據表明，鏈條磨損與潤滑油的選擇相關，科艾傳動在滾子鏈出廠初期，提供表面防銹的油膜，能夠起到長效潤滑減摩的效果，而且它的品質符合歐盟REACH規范，更環保。
| DIN/ISO 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 內鏈板高度 | 鏈板厚度 | 極限拉伸載荷 |
| P | d1 max | b1 min | d2 max | L min | Lc max | h2 max | t/T max | Q min | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN | |
| 04B-1 | 6.00 | 4.00 | 2.80 | 1.85 | 6.80 | 7.80 | 5.00 | 0.60 | 3.00/682 |
| 05B-1 | 8.00 | 5.00 | 3.00 | 2.31 | 8.20 | 8.90 | 7.10 | 0.80 | 5.00/1136 |
| *06B-1 | 9.525 | 6.35 | 5.72 | 3.28 | 13.15 | 14.1 | 8.20 | 1.30 | 9.00/2045 |
| 08B-1 | 12.70 | 8.51 | 7.75 | 4.45 | 16.70 | 18.20 | 11.80 | 1.60 | 18.00/4091 |
| 10B-1 | 15.875 | 10.16 | 9.65 | 5.08 | 19.50 | 20.9 | 14.70 | 1.70 | 22.4/5091 |
| 12B-1 | 19.05 | 12.07 | 11.68 | 5.72 | 22.50 | 24.20 | 16.00 | 1.85 | 29.0/6591 |
| 16B-1 | 25.40 | 15.88 | 17.02 | 8.28 | 36.10 | 37.40 | 21.00 | 4.15/3.1 | 60.0/13636 |
| 20B-1 | 31.75 | 19.05 | 19.56 | 10.19 | 41.30 | 45.00 | 26.40 | 4.5/3.5 | 95.00/21591 |
| 24B-1 | 38.10 | 25.40 | 25.40 | 14.63 | 53.40 | 57.80 | 33.20 | 6.0/4.8 | 160.0/36364 |
| 28B-1 | 44.45 | 27.94 | 30.99 | 15.90 | 65.10 | 69.50 | 36.70 | 7.5/6.0 | 200.0/45455 |
| 32B-1 | 50.80 | 29.21 | 30.99 | 17.81 | 66.00 | 71.0 | 42.00 | 7.0/6.0 | 250.0/56818 |
| 40B-1 | 63.50 | 39.37 | 38.10 | 22.89 | 82.20 | 89.20 | 52.96 | 8.5/8.0 | 355.0/80682 |
| 48B-1 | 76.20 | 48.26 | 45.72 | 29.24 | 99.10 | 107.0 | 63.80 | 12/10 | 560.0/127272 |
*直鏈板
