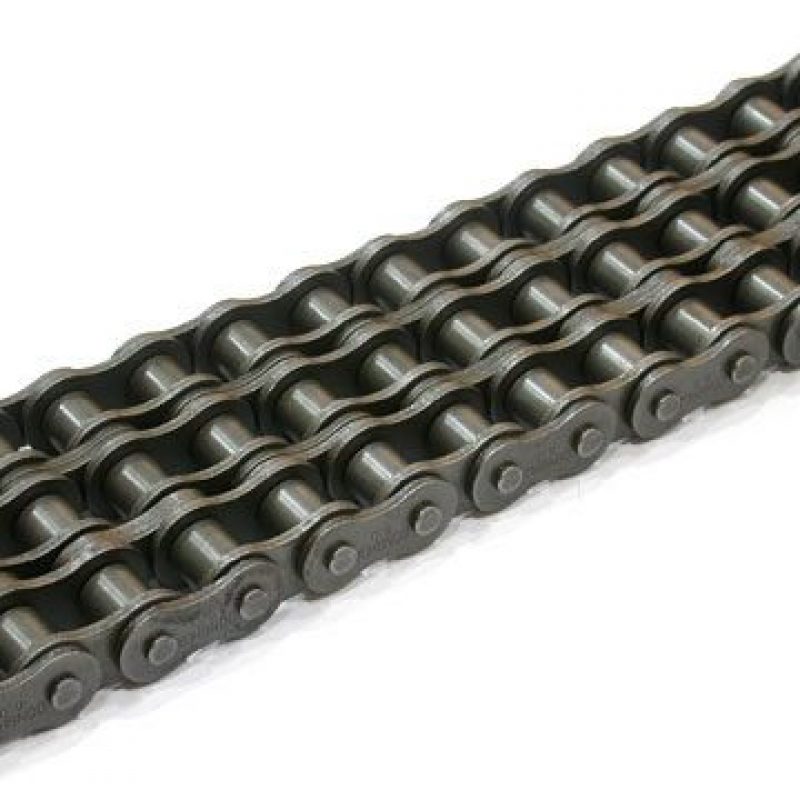

A系列傳動用滾子鏈以其高強度和持久耐疲勞著稱，尺寸完全遵循ANSI標準，可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。 根據不同的工作環境，可供選擇經鍍鋅、鍍鎳、鍍鉻、達克羅等不同表面涂層處理的鏈條。所有的表面處理方式均不含六價鉻。
以傳動用滾子鏈為基礎，根據用途安裝如A、SA、K、SK、D型等各種附件，構成了物料輸送領域中應用最廣泛的鏈條產品，適合不同工業領域的多樣化需求。 實驗數據表明，鏈條磨損與潤滑油的選擇相關，科艾傳動在滾子鏈出廠初期，提供表面防銹的油膜，能夠起到長效潤滑減摩的效果，而且它的品質符合歐盟REACH規范，更環保。
| DIN/ISO 鏈號 | ANSI 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 內鏈板高度 | 鏈板厚度 | 排距 | 抗拉強度 |
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Pt | Q min | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | ||
| *04C-3 | *25-3 | 6.350 | 3.30 | 3.18 | 2.31 | 21.0 | 21.5 | 6.00 | 0.8 | 6.40 | 10.5 |
| *06C-3 | *35-3 | 9.525 | 5.08 | 4.77 | 3.58 | 32.7 | 33.5 | 9.00 | 1.3 | 10.13 | 23.7 |
| 08A-3 | 40-3 | 12.70 | 7.95 | 7.85 | 3.96 | 45.4 | 46.6 | 12.0 | 1.5 | 14.38 | 42.3 |
| 10A-3 | 50-3 | 15.875 | 10.16 | 9.40 | 5.08 | 57.0 | 58.5 | 15.09 | 2.03 | 18.11 | 66.6 |
| 12A-3 | 60-3 | 19.05 | 11.19 | 12.57 | 5.94 | 71.5 | 73.3 | 18.0 | 2.42 | 22.78 | 95.4 |
| 16A-3 | 80.3 | 25.40 | 15.88 | 15.75 | 7.92 | 91.7 | 93.6 | 24.0 | 3.2 | 29.29 | 170.1 |
| 20A-3 | 100-3 | 31.75 | 19.05 | 18.9 | 9.53 | 112.2 | 116.3 | 30.0 | 4.0 | 35.76 | 265.5 |
| 24A-3 | 120-3 | 38.10 | 22.23 | 25.22 | 11.1 | 141.4 | 145.2 | 36.2 | 4.8 | 45.44 | 381 |
| 28A-3 | 140-3 | 44.45 | 25.4 | 25.22 | 12.7 | 152.2 | 156.8 | 42.0 | 5.6 | 48.87 | 517.2 |
| 32A-3 | 160-3 | 50.8 | 28.58 | 31.55 | 14.27 | 181.8 | 186.6 | 48.0 | 6.4 | 58.55 | 680.4 |
| 36A-3 | 180-3 | 57.15 | 35.71 | 35.48 | 17.46 | 204.4 | 210.2 | 53.6 | 7.2 | 65.84 | 840.7 |
| 40A-3 | 200-3 | 63.50 | 39.68 | 37.85 | 19.85 | 223.5 | 230.4 | 60.0 | 8.0 | 71.55 | 1061.4 |
| 48A-3 | 240-3 | 76.20 | 63 | 47.35 | 23.81 | 271.3 | 278.6 | 72.39 | 9.5 | 87.83 | 1530.9 |
