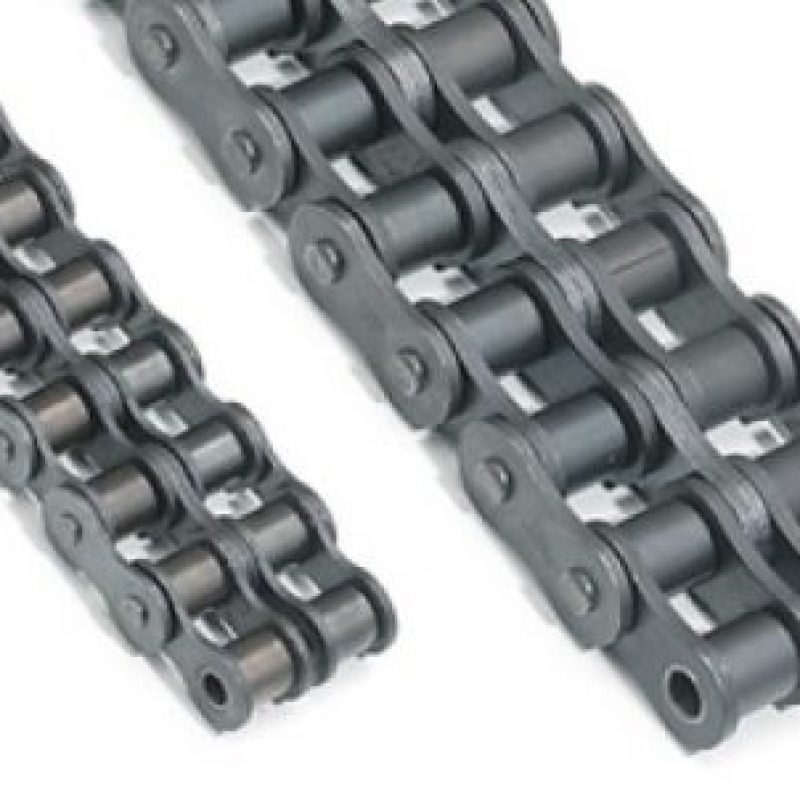

A系列傳動用滾子鏈以其高強度和持久耐疲勞著稱，尺寸完全遵循ANSI標準，可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。 根據不同的工作環境，可供選擇經鍍鋅、鍍鎳、鍍鉻、達克羅等不同表面涂層處理的鏈條。所有的表面處理方式均不含六價鉻。
以傳動用滾子鏈為基礎，根據用途安裝如A、SA、K、SK、D型等各種附件，構成了物料輸送領域中應用最廣泛的鏈條產品，適合不同工業領域的多樣化需求。 實驗數據表明，鏈條磨損與潤滑油的選擇相關，科艾傳動在滾子鏈出廠初期，提供表面防銹的油膜，能夠起到長效潤滑減摩的效果，而且它的品質符合歐盟REACH規范，更環保。
| DIN/ISO 鏈號 | ANSI 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 內鏈扳高度 | 鏈板厚度 | 排距 | 極限拉伸載荷 |
| p | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Pt | Q min | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | ||
| 04C-2 | 25-2 | 6.350 | 3.30 | 3.1.8 | 2.31 | 14.5 | 15.0 | 6.00 | 0.80 | 6.40 | 7.00 |
| 06C-2 | 35-2 | 9.525 | 5.08 | 4.77 | 3.58 | 22.5 | 23.3 | 9.00 | 1.30 | 10.13 | 15.8 |
| 085-2 | 41-2 | 12.70 | 7.77 | 6.25 | 3.58 | 25.7 | 26.9 | 9.91 | 1.30 | 11.95 | 13.34 |
| 08A-2 | 40-2 | 12.70 | 7.95 | 7.85 | 3.96 | 31.0 | 32.2 | 12.00 | 1.50 | 14.38 | 28.20 |
| 10A-2 | 50-2 | 15.875 | 10.16 | 9.40 | 5.08 | 38.9 | 40.4 | 15.09 | 2.03 | 18.11 | 44.40 |
| 12A-2 | 60-2 | 19.05 | 11.91 | 12.57 | 5.94 | 48.8 | 50.5 | 18.00 | 2.42 | 22.78 | 63.60 |
| 16A-2 | 80-2 | 25.40 | 15.88 | 15.75 | 7.92 | 62.7 | 64.3 | 24.00 | 3.20 | 29.29 | 113.4 |
| 20A-2 | 100-2 | 31.75 | 19.05 | 18.90 | 9.53 | 76.4 | 80.5 | 30.00 | 4.00 | 35.76 | 177.0 |
| 24A-2 | 120-2 | 38.10 | 22.23 | 25.22 | 11.10 | 95.8 | 99.7 | 36.2 | 4.80 | 45.44 | 254.0 |
| 28A-2 | 140-2 | 44.45 | 25.40 | 25.22 | 12.70 | 103.3 | 107.9 | 42.00 | 5.60 | 48.87 | 344.8 |
| 32A-2 | 160-2 | 50.80 | 28.58 | 31.55 | 14.27 | 123.3 | 128.1 | 48.00 | 6.40 | 58.55 | 453.6 |
| 36A-2 | 180-2 | 57.15 | 35.71 | 35.48 | 17.46 | 138.6 | 144.4 | 53.60 | 7.20 | 65.84 | 560.5 |
| 40A-2 | 200-2 | 63.50 | 39.68 | 37.85 | 19.85 | 151.9 | 158.8 | 60.00 | 8.00 | 71.55 | 707.6 |
| 48A-2 | 240-2 | 76.20 | 47.63 | 47.35 | 23.81 | 183.4 | 190.8 | 72.39 | 9.50 | 87.83 | 1020.6 |
