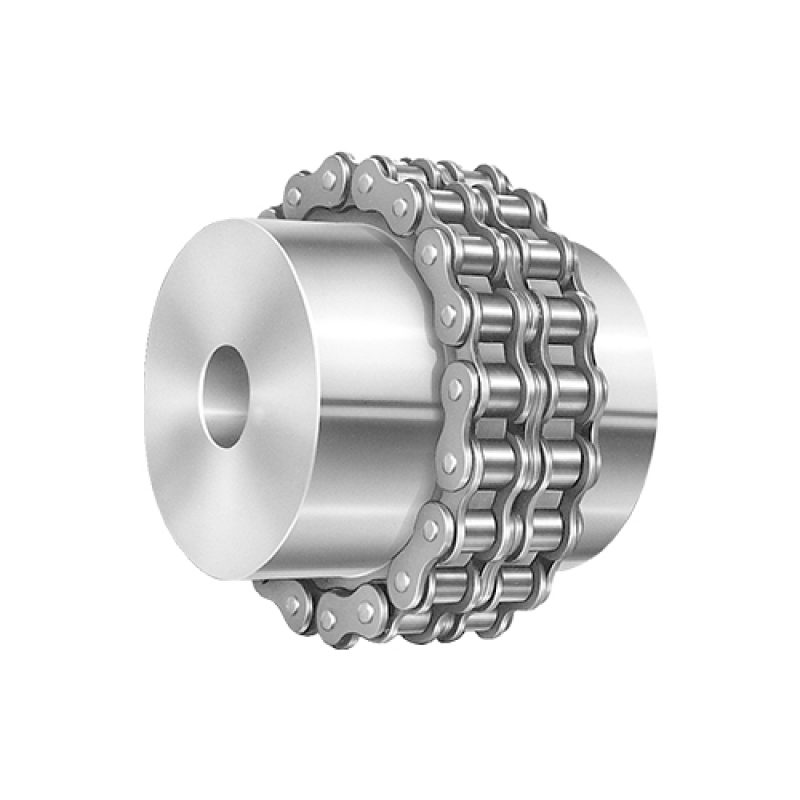

聯軸器鏈條：采用標準的雙排傳動滾子鏈條或加寬型滾子鏈，環狀鏈接固定在聯軸器鏈輪上。
用堅固的雙列滾子鏈纏至2個鏈輪上的撓性聯軸器，常在一般性傳動中使用。
一. 特點
- 出色的耐久性
回轉力通過強力的滾子鏈和表面經過淬火強化后鏈輪齒來分擔，發揮其優秀的耐久力。
- 方便的聯結、折卸
通過1根滾子鏈的聯接銷的拔插即可簡單地進行聯結·折卸。
- 可吸收大間隙
零部件之間的間隙可吸收兩軸的大間隙。
- 豐富的品種
除符合JIS規格的16種以外，還有5種規格,共計21 種。（滾子鏈軸的軸聯結 JIS B 1456-1989）
二、構造
- 本體由2個專用鏈輪（齒尖經過淬火處理）與專用的雙列滾子鏈組成。
- 另外還有專用零部件（連接銷、夾形金具、開口銷作為附屬品）
※全產品都可以作為零部件進行單獨銷售。
三、注意事項
以下的情況時，必須安裝外殼
- 高轉速使用
- 在塵埃等的磨損性環境中使用
- 在潮濕類等具有腐蝕性環境中使用
| 鏈號 | 節距Pitch | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 內鏈板高度 | 鏈板厚度 | 排距 | 極限拉伸載荷 | 平均拉伸載荷 | 每條長重 |
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T max | Pt | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | kg/pc | |
| 4012 | 12.700 | 7.95 | 7.85 | 3.96 | 31 | 32.2 | 12.00 | 1.5 | 14.38 | 28.2/6409 | 35.9 | 0.16 |
| 4014 | 12.700 | 7.95 | 7.85 | 3.96 | 31 | 32.2 | 12.00 | 1.5 | 14.38 | 28.2/6409 | 35.9 | 0.19 |
| 4016 | 12.700 | 7.95 | 7.85 | 3.96 | 31 | 32.2 | 12.00 | 1.5 | 14.38 | 28.2/6409 | 35.9 | 0.21 |
| 5014 | 15.875 | 10.16 | 9.40 | 5.08 | 38.9 | 40.4 | 15.09 | 2.03 | 18.11 | 44.4/10091 | 58.1 | 0.49 |
| 5016 | 15.875 | 10.16 | 9.40 | 5.08 | 38.9 | 40.4 | 15.09 | 2.03 | 18.11 | 44.4/10091 | 58.1 | 0.56 |
| 5018 | 15.875 | 10.16 | 9.40 | 5.08 | 38.9 | 40.4 | 15.09 | 2.03 | 18.11 | 44.4/10091 | 58.1 | 0.63 |
| 6018 | 19.050 | 11.91 | 12.57 | 5.94 | 48.8 | 50.5 | 18.00 | 2.42 | 22.78 | 63.6/14455 | 82.1 | 1.00 |
| 6020 | 19.050 | 11.91 | 12.57 | 5.94 | 48.8 | 50.5 | 18.00 | 2.42 | 22.78 | 63.6/14455 | 82.1 | 1.11 |
| 6022 | 19.050 | 11.91 | 12.57 | 5.94 | 48.8 | 50.5 | 18.00 | 2.42 | 22.78 | 63.6/14455 | 82.1 | 1.22 |
| 8018 | 25.400 | 15.88 | 15.75 | 7.92 | 62.7 | 64.3 | 24.00 | 3.25 | 29.29 | 113.4/25773 | 141.8 | 2.35 |
| 8020 | 25.400 | 15.88 | 15.75 | 7.92 | 62.7 | 64.3 | 24.00 | 3.25 | 29.29 | 113.4/25773 | 141.8 | 2.62 |
| 8022 | 25.400 | 15.88 | 15.75 | 7.92 | 62.7 | 64.3 | 24.00 | 3.25 | 29.29 | 113.4/25773 | 141.8 | 2.88 |
| 10018 | 31.750 | 19.05 | 18.90 | 9.53 | 76.4 | 80.5 | 30.00 | 4.00 | 35.76 | 177/40227 | 219.4 | 4.95 |
| 10022 | 31.750 | 19.05 | 18.90 | 9.53 | 76.4 | 80.5 | 30.OO | 4.00 | 35.76 | 177/40227 | 219.4 | 4.95 |
| 12018 | 38.100 | 22.23 | 25.22 | 11.10 | 95.8 | 99.7 | 35.70 | 4.80 | 45.44 | 254/57727 | 314.9 | 8.14 |
| 12022 | 38.100 | 22.23 | 25.22 | 11.10 | 95.8 | 99.7 | 35.70 | 4.80 | 45.44 | 254/57727 | 314.9 | 8.14 |
| 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 內鏈板高度 | 鏈板厚度 | 極限拉伸載荷 | 平均拉伸載荷 | 每米長重 |
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 maX | T max | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | kg/m | |
| 10AF13 | 15.875 | 10.16 | 16.31 | 5.08 | 27.6 | 29.1 | 15.09 | 2.03 | 22.20/5045 | 29.4 | 1.35 |
| 12AF2 | 19.05 | 11.91 | 19.10 | 5.94 | 32.6 | 34.4 | 18.00 | 2.42 | 31.80/7227 | 41.5 | 1.90 |
| 12AF6 | 19.05 | 11.91 | 18.80 | 5.94 | 31.9 | 33.5 | 18.00 | 2.42 | 31.80/7227 | 41.5 | 1.87 |
| 12AF26 | 19.05 | 11.91 | 19.36 | 5.94 | 31.9 | 33.5 | 18.00 | 2.42 | 31.80/7227 | 41.5 | 1.94 |
| 16AF25 | 25.40 | 15.88 | 25.58 | 7.92 | 42.4 | 43.9 | 24.00 | 3.25 | 56.70/12886 | 69.4 | 3.26 |
