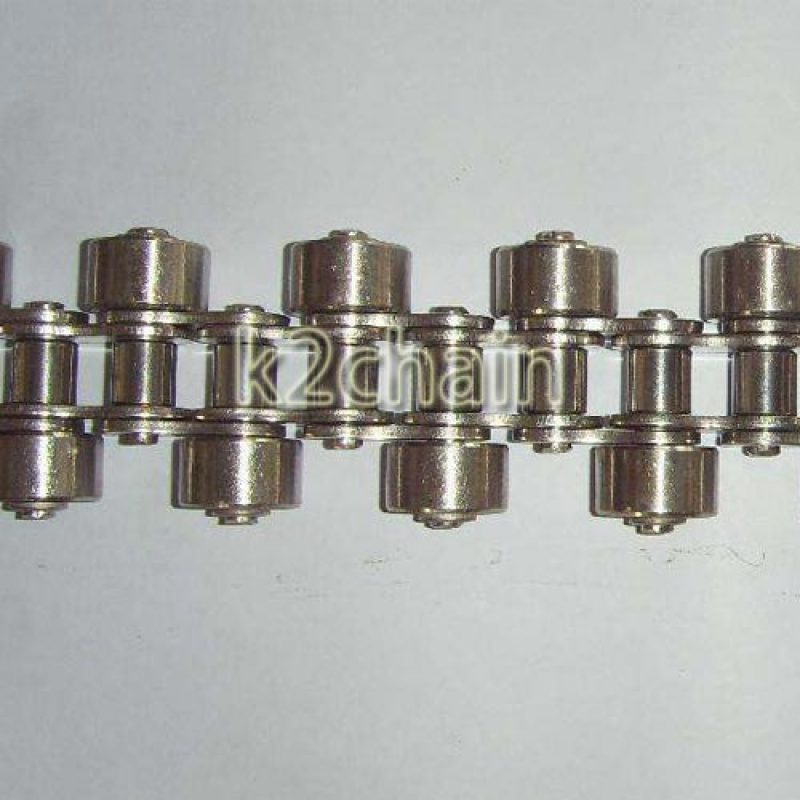

不銹鋼短節距側置滾子鏈條是將鏈條的銷軸延長，在伸長部分安裝可自由轉動的滾子的自由流動鏈。

側置滾子較適合將設備的更小型化。而且可安裝復數側置滾子，可將小輸送物可直接承載在輸送鏈上。

一、特點

由于安裝了側置滾子，較適合輸送機的更小型化。

可進行后屈，返回側的布局變得更容易。

可安裝復數側置滾子，可將小輸送物直接于承載側置滾子上輸送。

二、標準介紹：不銹鋼規格

?除了鏈銷（析出硬化不銹鋼），其他零件采用18-8不銹鋼，具有耐腐蝕性。

?可選擇不銹鋼小滾子，或不銹鋼雙倍節大滾子。

鋼制滾子

?鏈條本體和滾子均為鋼材，具有耐腐蝕性。

?可使用溫度范圍：-20℃～400℃

?需要加油。

工程塑料大滾子

?輕量（比鋼制類型輕30%），低噪音（比鋼制類型降低5-7dB）

?進行抵抗(對鋼制相比比降低30%)

?可使用溫度范圍：-20℃～80℃

?鏈銷和套筒之間需要供油。工程塑料滾子為白色。

三、結構

四、側置滾子安裝位置

千鳥型（之字形）	平行型（對稱型）
?圖示為每一個鏈節帶千鳥型（之字形）側置滾子例。 ?錯列安裝的場合,標準為每三個鏈節安裝一個止動滾子。（圖的斜線）	?圖2是平行安裝側置滾子的例子。側滾輪可安裝于每兩個鏈節以上的間隔。 ?每兩個鏈節平行安裝的場合，標準為每六個鏈節安裝一個止動滾子。（圖的斜線）
