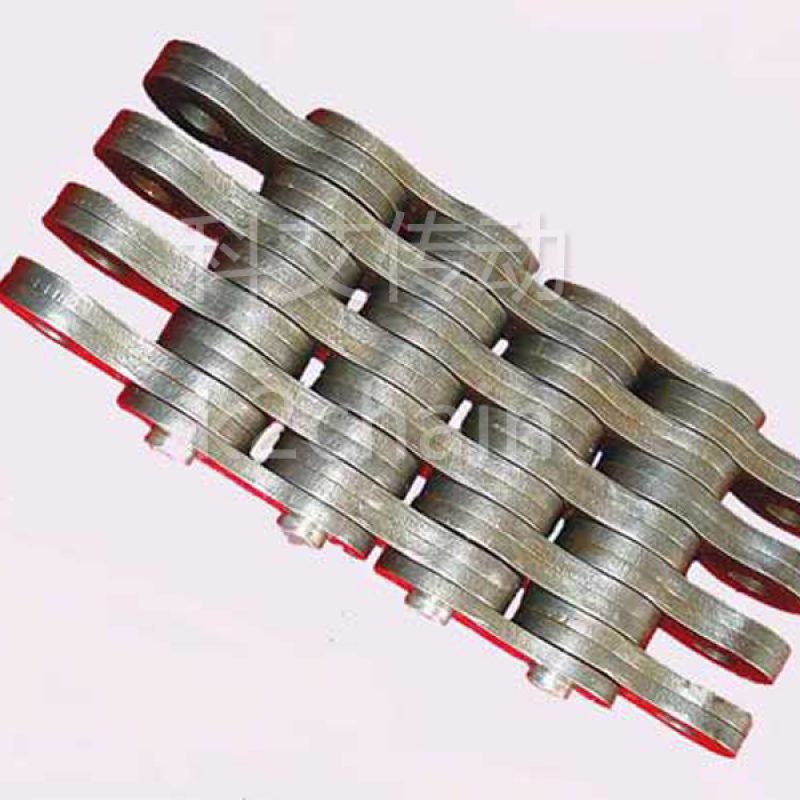

僅用鏈板和銷軸構成的鏈條，稱為板式鏈，或提升鏈條。

LL系列板式鏈的零件源于BS滾子鏈標準，鏈板的外形尺寸和銷軸直徑等同于同節距滾子鏈的外鏈板和銷軸，是一種輕系列板式鏈，適于直線往返傳動結構。

不同的類型，鏈板的組合方法有所不同。

鏈板組合方式主要有：2×2，4×4，6×6，8×8

※必需要專用夾具零件和滑輪。

構造

板式鏈條僅由構成鏈板和銷子。鏈板被銷子連接起來，承受鏈板受到的張力。外鏈板和銷子為過盈配合，銷子為鉚接。

內鏈板、中鏈板和銷子為滑動配合。通過鏈板，銷子受到剪力，同時鏈條彎曲時內鏈板的孔子內面滑動。

※過盈配合

孔與軸裝配時，孔的公差帶在軸的公差帶之下。(孔的尺寸減去相配合的軸的尺寸所得的代數差，此差為負時是過盈。 )

※間隙配合

孔與軸裝配時，有間隙（包括最小間隙等于零）的配合.此時，孔的公差帶在軸的公差帶之上。
