一種單排輸送式橡膠手套手模連接結構,其特征在于:包括橡膠手套手模本體、連接套筒、連接螺紋桿和單排輸送鏈連接組件;

橡膠手套手模本體的上端面沿豎直方向開設有螺紋套筒連接孔，螺紋套筒連接孔兩則的橡膠手套手模本體的上端面還對稱開設有蓋板螺紋孔,螺紋套筒連接孔的內表面設置有內螺紋;

連接套筒包括螺紋套筒和設置在螺紋套筒上端面的圓環形的蓋板,螺紋套筒和蓋板一體設置,螺紋套筒的外表面設置有外螺紋,螺紋套筒的內表面設置有內螺紋,螺紋套筒通過螺紋設置在螺紋套筒連接孔內,蓋板的兩側設置有手模本體固定連接孔,兩個蓋板連接螺栓通過手模本體固定連接孔與蓋板螺紋孔螺紋連接;

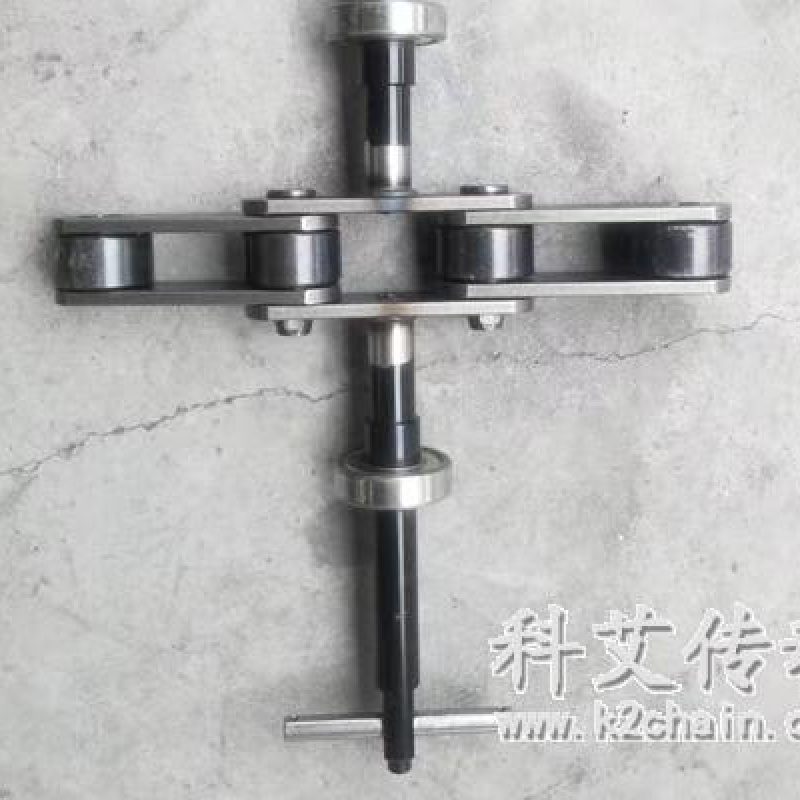

連接螺紋桿的下部與連接套筒螺紋連接,連接螺紋桿的中部同軸固定有滾輪,連接螺紋桿的上部與單排輸送鏈連接組件底部轉動連接;

單排輸送鏈連接組件包括外轉動連接件和內轉動連接件，外轉動連接件和內轉動連接件均為U字形且開口相對設置，內轉動連接件設置有內轉動連桿，內轉動連桿的上端部設置有限位盤,內轉動連桿穿過單排輸送鏈的鏈節連接板目限位盤位干鏈節連接板上方，內轉動連桿的下部與內轉動連接件的水平部螺紋連接，內轉動連桿的下端穿過內轉動連接件的水平部且設置有第一鎖緊螺母，內轉動連接件的水平部與鏈節連接板之間的內轉動連桿上套設有頂簧：內轉動連接件設置在外轉動連接件開口內，內轉動連接件的兩個側部通過轉動軸分別與外轉動連接件的兩個側部轉動連接，外轉動連接件的底部通過連接螺紋桿軸承與連接螺紋桿的上部轉動連接。

單排輸送鏈連接組件包括外轉動連接件和內轉動連接件,外轉動連接件和內轉動連接件均為U字形且開口相對設置,內轉動連接件設置有內轉動連桿,內轉動連桿的上端部設置有限位盤,內轉動連桿穿過單排輸送鏈的鏈節連接板且限位盤位于鏈節連接板上方,內轉動連桿的下部與內轉動連接件的水平部螺紋連接,內轉動連桿的下端穿過內轉動連接件的水平部目設置有第一鎖緊螺母，內轉動連接件的水平部與鏈節連接板之間的內轉動連桿上套設有頂簧:內轉動連接件設置在外轉動連接件開口內,內轉動連接件的兩個側部通過轉動軸分別與外轉動連接件的兩個側部轉動連接,外轉動連接件的底部通過連接螺紋桿軸承與連接螺紋桿的上部轉動連接。

2、內轉動連接件的兩個側部的外表面均開設有滾動鋼珠容置孔,滾動鋼珠容置孔內設置有滾動鋼珠,滾動鋼珠與滾動鋼珠容置孔的底面之間設置有彈簧;外轉動連接件的兩個側部內表面開設有滾動鋼珠弧形槽:內轉動連接件和外轉動連接件發生相對轉動時,滾動鋼珠在滾動鋼珠弧形槽內運動。

3、內轉動連接件的兩個側部與外轉動連接件的兩個側部均設置有轉動軸軸承,轉動軸設置在轉動軸軸承內。

4、紋套筒連接孔包括從上至下設置的第一腔體和第二腔體,第一腔體和第二腔體均為圓柱形目連通，第二腔體的內徑大于第一腔體,第一腔體內表面設置有內螺紋:連接套筒的下端面豎直對稱設置有兩個連接桿，每個連接桿的下端均通過轉軸鉸接有轉動頂塊,轉軸上設置有扭簧。

5、轉動頂塊均采用截面為直角三角形的三角形頂塊，兩個三角形頂塊對稱設置,在扭簧處于自然狀態下，每個三角形頂塊中的第一條直角邊所在平面朝上設置，第二條直角邊所在平面朝外設置,且兩個三角形頂塊均位于連接套筒外邊沿內側。

6、蓋板的外邊沿向下延伸形成環形突出部,環形突出部的內徑與橡膠手套手模本體的上端面的外徑相匹配。

7、連接螺紋桿上設置有第二鎖緊螺母，第二鎖緊螺母的下表面與橡膠手套手模本體的上端面接觸。

8、第一鎖緊螺母和第二鎖緊螺母結構相同,均包括上部鎖緊螺母和下部鎖緊螺母,上部鎖緊螺母的下表面開設有圓臺形凹槽下部鎖緊螺母的上表面設置有與圓臺形凹槽相匹配的圓臺形馬起下部鎖緊螺母的螺孔貫穿圓臺形凸起,目圓臺形凸起的中心線和下部鎖緊螺母的中心線不重合。

9、單排輸送式橡膠手套手模連接結構，其特征在于:所述的蓋板連接螺栓與蓋板之間設置有橡膠墊圈。
